Το κουτί που τρέχει την εγκατάσταση. Όχι μαύρο κουτί.

Τι είναι

Ένας ελεγκτής που τρέχει στοίβα Ubuntu και Docker με περίπου δεκαπέντε υπηρεσίες, εγκατεστημένος επιτόπου. Δεν χρειάζεται το cloud για να λειτουργήσει. Αν χαθεί η σύνδεση στο διαδίκτυο, η εγκατάσταση συνεχίζει ακριβώς όπως ήταν — η σύνδεση υπάρχει για εποπτεία και παραμετροποίηση, όχι για έλεγχο.

Αυτή η διάκριση είναι όλη η σχεδίαση. Ο έλεγχος ζει στην εγκατάσταση, όπου η καθυστέρηση είναι μικροδευτερόλεπτα και οι αστοχίες είναι τοπικές. Η εποπτεία ζει στο cloud, όπου είναι βολική. Οι δύο ρόλοι δεν αντιστρέφονται ποτέ.

Αρχιτεκτονική ασφάλειας

Αυτό είναι το κομμάτι που αξίζει προσεκτική ανάγνωση, γιατί είναι η διαφορά ανάμεσα σε έναν ελεγκτή που μπορείτε να βάλετε σε εμπορική εγκατάσταση και σε έναν που δεν μπορείτε.

Κάθε setpoint περνά από αλυσίδα περιορισμών

Χωρίς εξαιρέσεις, χωρίς γρήγορο μονοπάτι, χωρίς σημαία παράκαμψης. Κάθε setpoint περιορίζεται με τη σειρά από:

• Κατώτατο και ανώτατο όριο στάθμης φόρτισης.
• Τα όρια που δηλώνει το ίδιο το BMS της μπαταρίας — με νέα ανάγνωση σε κάθε εγγραφή, όχι από προσωρινή μνήμη της εκκίνησης.
• Την ονομαστική αντοχή του εξοπλισμού.
• Όριο ρυθμού μεταβολής.
• Χρόνο ζωής, ώστε μια παλιά εντολή να λήγει αντί να παραμένει ενεργή.

Τα αποτελέσματα επαληθεύονται, δεν θεωρούνται δεδομένα

Η επιβεβαίωση παραλαβής εντολής σημαίνει ότι η συσκευή έλαβε την οδηγία. Δεν σημαίνει ότι η οδηγία εκτελέστηκε. Το EMS ελέγχει το παρατηρούμενο αποτέλεσμα έναντι αυτού που ζήτησε, και όταν τα δύο αποκλίνουν με επιμονή ενεργοποιεί το SafeFallback: setpoint μηδέν, κλειδωμένο, μέχρι να το ξεκλειδώσει χειριστής. Δεν επαναλαμβάνει ελπίζοντας και δεν συνεχίζει σιωπηλά.

Δύο πράγματα που δεν κάνει ποτέ

• Δεν γράφει στο BMS της μπαταρίας. Το BMS είναι η αρχή για την μπαταρία· το EMS το διαβάζει και το υπακούει.
• Δεν επαναφέρει αυτόματα σφάλματα. Ένα σφάλμα που καθαρίζει μόνο του είναι ένα σφάλμα που δεν διερεύνησε κανείς.

Και τα δύο επιβάλλονται μέσα στον πελάτη πρωτοκόλλου, αντί να είναι κανόνας που περιμένουμε από ανθρώπους να τηρήσουν.

Ντετερμινιστικό εκ σχεδιασμού

Καμία τυχαιότητα πουθενά στη διαδρομή απόφασης. Οι ίδιες είσοδοι δίνουν την ίδια απόφαση, και κάθε απόφαση μπορεί να αναπαραχθεί και να εξηγηθεί εκ των υστέρων. Όταν συμβεί κάτι απρόσμενο σε μια εγκατάσταση, μπορείτε να βρείτε ακριβώς γιατί — ιδιότητα που δεν την έχει ένα σύστημα το οποίο βελτιστοποιεί με συμπερασμό.

Το cloud δεν μπορεί να του στείλει setpoint

Όχι «δεν επιτρέπεται» — δεν μπορεί. Δεν υπάρχει τύπος εντολής setpoint στο πρωτόκολλο. Το μόνο κανάλι από το cloud προς τον ελεγκτή είναι ένα οριοθετημένο σύνολο πεδίων παραμετροποίησης και τεσσάρων ενεργειών, υπογεγραμμένο με HMAC και με προστασία επανάληψης. Ένας παραβιασμένος λογαριασμός cloud δεν μπορεί να οδηγήσει μπαταρία.

Στρατηγικές ελέγχου

• Ιδιοκατανάλωση. Ένας αυξητικός ελεγκτής PI οδηγεί την ισχύ δικτύου προς το μηδέν, με αυτόματη προστασία από συσσώρευση σφάλματος. Είναι η στρατηγική που μετράει περισσότερο στο net billing, γιατί κρατά την ενέργεια στην εγκατάσταση αντί να την εξάγει σε χονδρική τιμή.
• Διαχείριση ζωνών χρέωσης. Φόρτιση εκτός αιχμής, εκφόρτιση στην αιχμή, με τήρηση των κατώτατων ορίων στάθμης φόρτισης.
• Μηχανισμός προσαρμοσμένων κανόνων. Εκδόσεις συνόλων κανόνων με χρονιστές διάρκειας, που εφαρμόζονται εν θερμώ χωρίς επανεκκίνηση του ελεγκτή.
• Χειροκίνητη λειτουργία με επανοπλισμό ασφαλείας, ώστε μια χειροκίνητη παράκαμψη να μην μπορεί να ξεχαστεί ενεργή.

Η εξομάλυνση αιχμών είναι υλοποιημένη αλλά παραδίδεται απενεργοποιημένη. Είναι διαθέσιμη κατόπιν αιτήματος και δεν την παρουσιάζουμε ως τίτλο.

Τηλεμετρία μπαταρίας και έντιμες αναφορές

Ο ελεγκτής διαβάζει την μπαταρία σε βάθος: στάθμη φόρτισης, κατάσταση υγείας, ελάχιστη, μέγιστη και μέση τάση κυψελών, θερμοκρασίες κυψελών, και σωρευτική φόρτιση και εκφόρτιση, με αναφορές υγείας μπαταρίας πάνω σε αυτά.

Οι αναφορές εξοικονόμησης έχουν μια ιδιότητα που αξίζει να ειπωθεί καθαρά: το σύστημα δεν κατασκευάζει ποτέ χρηματικά μεγέθη. Αν δεν υπάρχει αξιοποιήσιμη τιμή εισαγωγής, η αναφορά δεν περιέχει κανένα ποσό. Δεν καταφεύγει σε εθνικό μέσο όρο για να παρουσιάσει το αποτέλεσμα σαν μετρημένο.

Όταν πέφτει η σύνδεση

Η τηλεμετρία αποθηκεύεται στο κουτί με αποθήκευση και προώθηση, σταδιακή επανάληψη και αναπαραγωγή όταν επανέλθει η γραμμή. Μια διακοπή σας κοστίζει ορατότητα για όσο διαρκεί, όχι τα δεδομένα.

Τι βλέπετε τοπικά και από το cloud

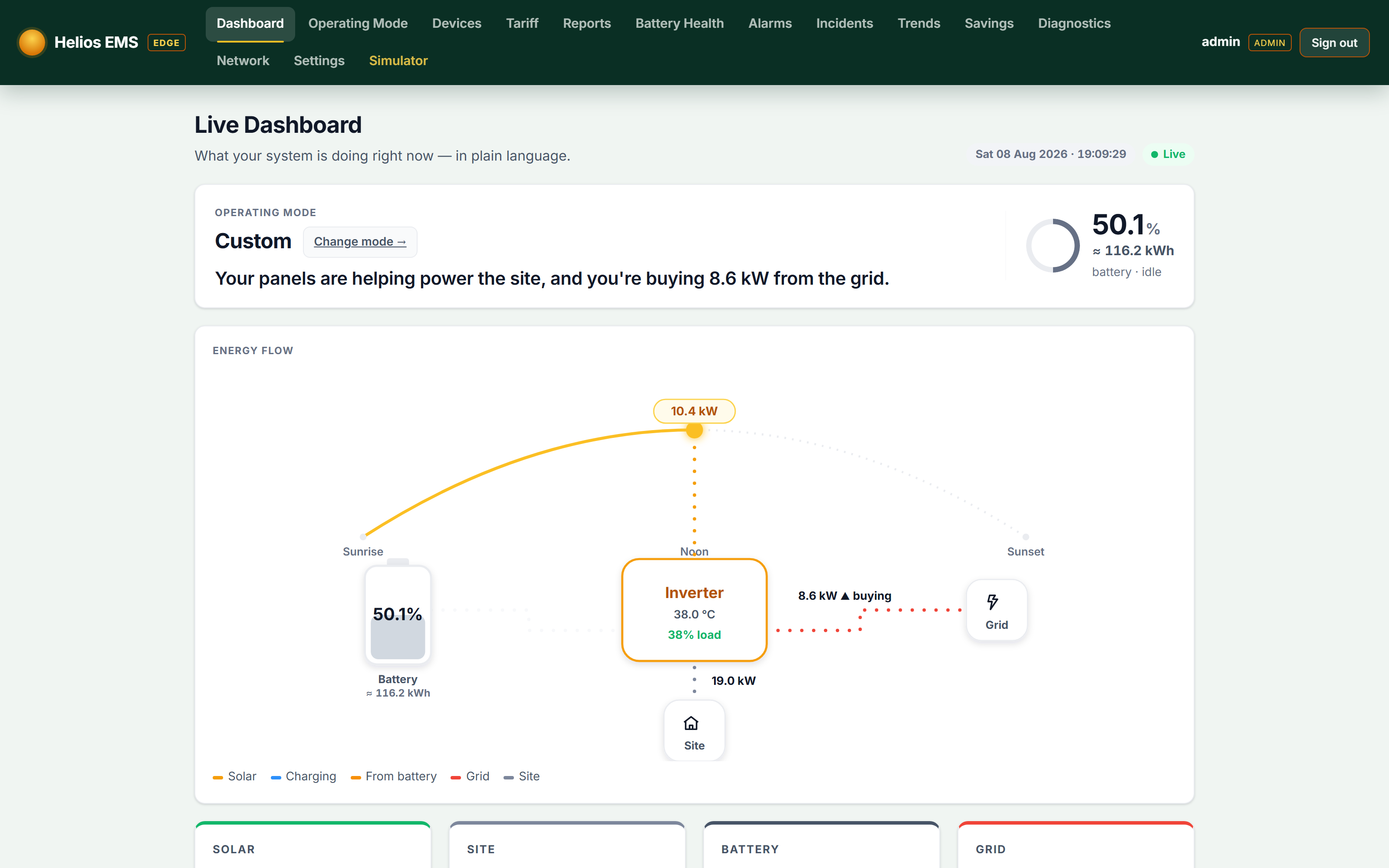

Ο ελεγκτής σερβίρει το δικό του web UI επιτόπου: πίνακας ελέγχου, έλεγχος, συσκευές, συναγερμοί, κανόνες, ιστορικό, αναφορές, εξοικονόμηση, υγεία μπαταρίας, διαγνωστικά, τιμολόγιο και οδηγός θέσης σε λειτουργία. Ένας μηχανικός μπροστά στο ερμάριο τα έχει όλα χωρίς να χρειάζεται σύνδεση.

Από την Πλατφόρμα Helios έχετε επιπλέον την εγκατάσταση στην προβολή στόλου, ζωντανό πίνακα EMS, συναγερμούς και συμβάντα, το υπογεγραμμένο κανάλι παραμετροποίησης και ενεργειών, και επιτηρητή ανά λεπτό για τον ίδιο τον ελεγκτή.

Υποστηριζόμενος εξοπλισμός

Σήμερα το EMS υποστηρίζει εξοπλισμό PCS και BMS της CNTE, καθώς και τον Huawei SmartLogger. Περαιτέρω ενσωματώσεις με φωτοβολταϊκά συστήματα και μπαταρίες υλοποιούνται ανά έργο, για εξοπλισμό που το επιτρέπει.

Δεν ισχυριζόμαστε ότι λειτουργεί με οποιαδήποτε μπαταρία. Η ενσωμάτωση μπαταρίας είναι συγκεκριμένη δουλειά πάνω σε συγκεκριμένο πρωτόκολλο, και όποιος σας λέει το αντίθετο περιγράφει εμπορική θέση και όχι τεχνική. Αν έχετε συγκεκριμένη εγκατάσταση υπόψη, πείτε μας τον εξοπλισμό και θα σας πούμε αν υποστηρίζεται σήμερα ή τι θα απαιτούσε η ενσωμάτωσή του.

Διαθεσιμότητα

Το Edge EMS είναι εμπορικά έτοιμο και παραγγέλσιμο. Ο εξοπλισμός και η ενσωμάτωση κοστολογούνται ανά έργο· η συνδεδεμένη παρακολούθηση βιομηχανικών και εμπορικών εγκαταστάσεων καλύπτεται στη σελίδα τιμολόγησης.
